電器特性：

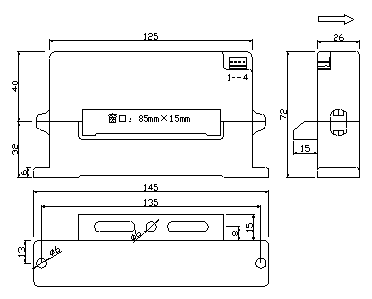

外形結構及安裝圖：

接線方法：
1、+15V 2、-15V
3、Vout 4、0V

單電源接線方法：
1、＋48V 2、電源地
3、輸出 4、信號地
當原邊電流沿傳感器箭頭方向流動時，在輸出端獲得同相電壓。

應用特性：

用于測量直流、交流及脈沖電流，原、副邊之間高度絕緣。外殼符合UL94-V0標準。開合式結構安裝方便。體積小、重量輕、耗電省，穿孔結構，無插入損耗。

應用領域：

變頻器、電源裝置、通信電源、UPS電源、電焊機
