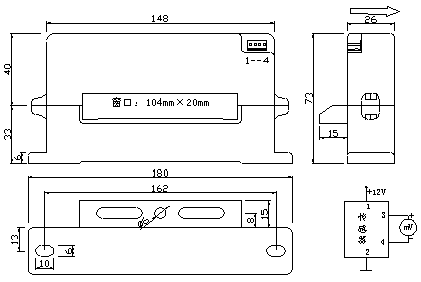

外形結構及安裝圖：

接線方法：
1、+12V 2、電源地
3、+Vout 4、-Vout
當原邊電流沿傳感器箭頭方向流動時，在輸出端獲得同相電壓。

應用特性：

用于測量直流、交流及脈沖電流，原、副邊之間高度絕緣。外殼符合UL94-V0標準。
盤式安裝。體積小、重量輕、耗電省，穿孔結構，無插入損耗。

應用領域：

變頻器、電源裝置、通信電源、UPS電源、電焊機
